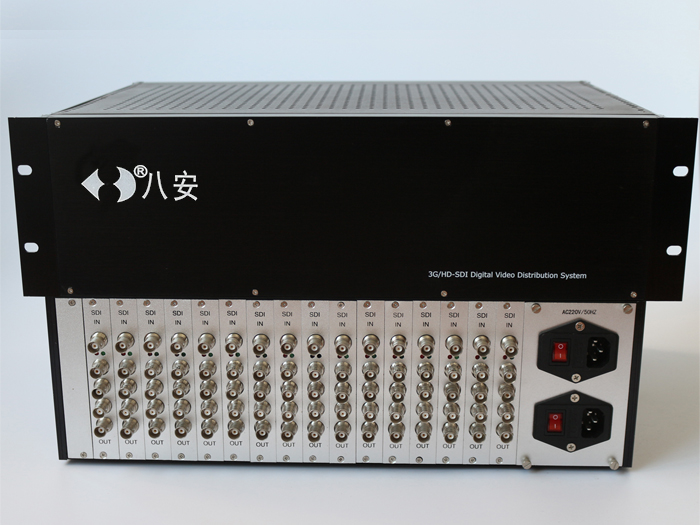

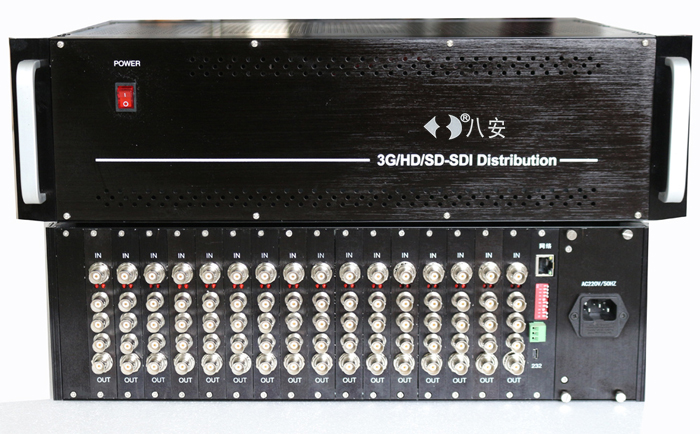

产品名称：16进64出SDI视频分配器   可选16进32出/48出，可选带字符叠加功能。

产品型号：DS-1664SDI-3G，其他还有：DS-1632SDI-3G，DS-1648SDI-3G

产品品牌：八安

一、16进64出SDI视频分配器简介

   新一代16进64出SDI视频分配器能自动识别SD/HD/3G-SDI视频信号，可将输入的16路SDI视频信号数据同时分配出64路完整的SDI信号。转换过程中，没有任何信号损失，并将整洁、高清晰的画面产生于每一个分配输出。该设备完全支持多种格式，带双输入电源，当其中某个电源坏了另外一个还可以继续工作。

 二、16进64出SDI视频分配器主要特点：

1、实现16到64路SDI视频分配；

2、支持标清SDI（270Mbps）、高清HD-SDI（1.485Gbps）及全高清3G-SDI（2.97Gbps）视频格式

3、内置电缆均衡器Equilizer，时钟再生电路Reclocker及电缆驱动器Cable Driver；

4、最大电缆长度（Belden-B1694）：SD支持400m，HD支持200m， 3G支持140m；

5、卓越的SDI信号抖动抑制功能，接真实的眼图指标；

6、带有电源及SDI信号格式指示，方便用户实时监测；

7、内置ESD保护电路，能有效防止静电损坏；

 三、16进64出SDI分配器规格参数

1、信号类型：SDI（270Mbps），HD-SDI（1.485Gbps），3G-SDI（2.97Gbps）

2、视频标准：SMPTE 424M，SMPTE 292M and SMPTE 259M，ITU-R BT.601，ITU-R BT.1120

3、信号幅度：0.8Vp-p

4、阻抗：75欧姆

5、耦合类型：AC耦合

6、最大输入电缆长度（Belden 1694A）：SD-SDI，400m；HD-SDI，200m；3G-SDI，140m。

注意：上述传输距离对于不同的SDI图像输出设备，不同规格的电缆，测试结果将出现差异

 四、输入视频

1、数量：16×SD-SDI，HD-SDI，3G-SDI

2、连接器：16×Female BNC

五、输出视频：

1、数量：64×SD-SDI，HD-SDI，3G-SDI

2、连接器：64×Female BNC

3、Re-Clocking：自动支持

 六：电源输入：220V，内置双电源处理器。

16进64出带字符叠加功能3G-SDI视频分配器，全高清兼容1920*1080@60.
