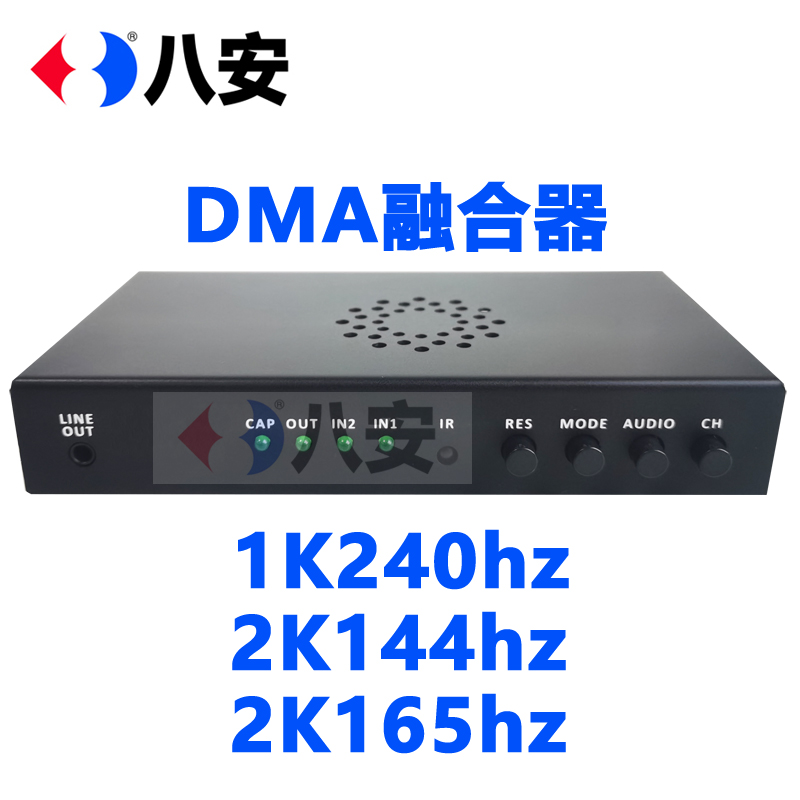

产品名称：DMA融合器

产品型号：DS-2K144-240

产品品牌：八安

关键词：DMA融合器,2K144融合器,1K240融合器,透视融合器,4K60P画面分割器,2K144HZ,1K240HZ,2K165HZ融合器

一、产品说明（产品采用进口芯片方案专用视频处理器芯片DL988高刷）：

1、支持2路HDMI输入，1路HDMI输出。

2、输入分辨率支持：3840*2160@60HZ，2560*1440@144HZ，2560*1080@165HZ，1920*1080@240HZ，1920*1080@165HZ，1920*1080@144。往下兼容。

3、输出分辨率支持：3840*2160@60HZ，2560*1440@144HZ，2560*1080@165HZ，1920*1080@240HZ，1920*1080@165HZ，1920*1080@144HZ。

4，红外遥控器操作+面板按键操作。

5、整机采用DC/12V2A供电，机器功耗小于40W。

6、产品长宽高：156*78*36 mm；重量0.5KG

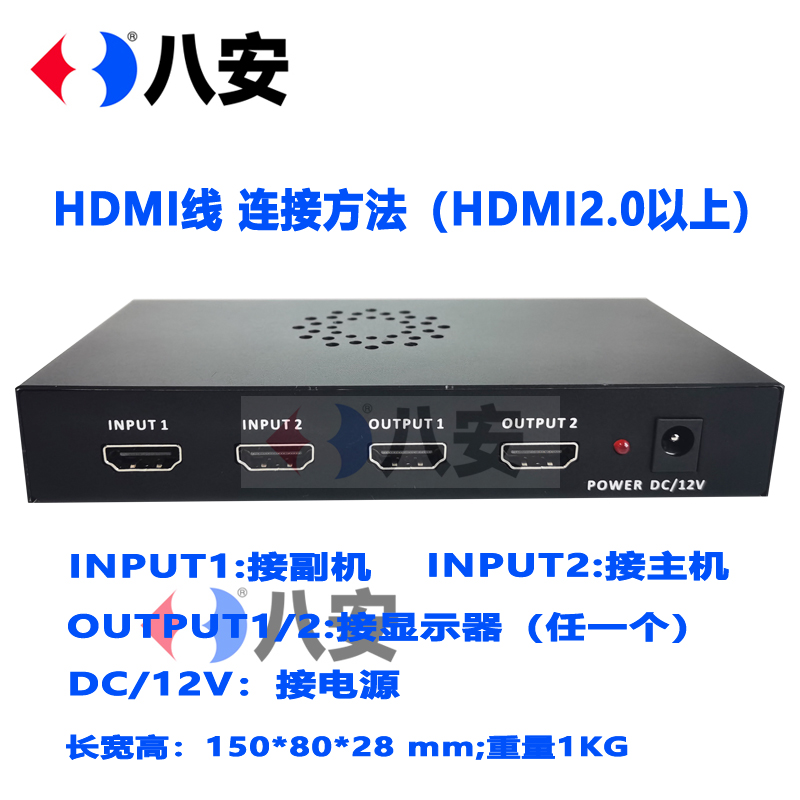

二、机器连接说明：

 INPUT1，接副机（透视层），INPUT2，接主机。OUPUT接显示器。

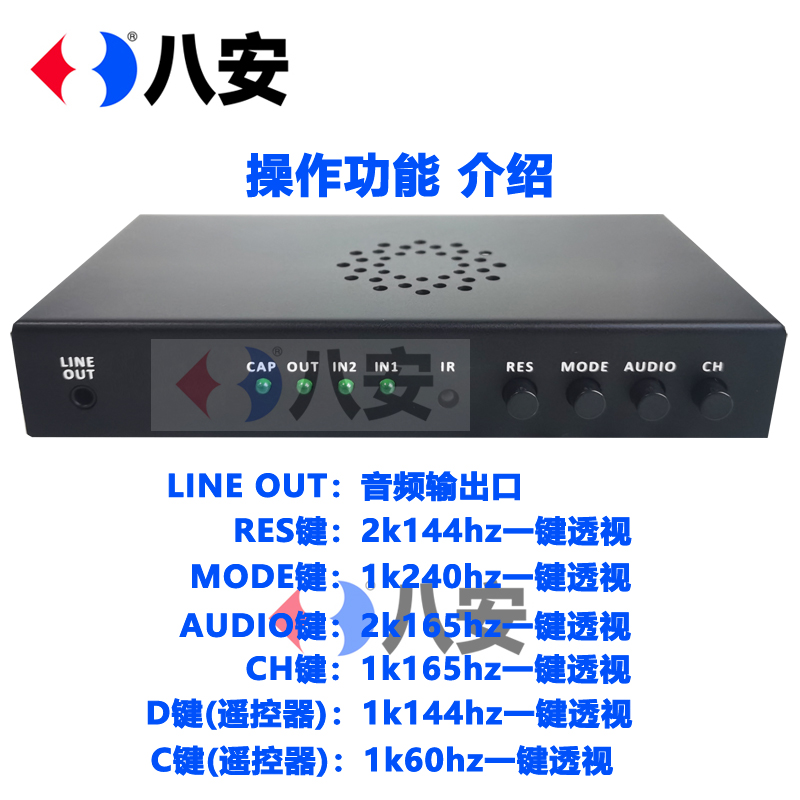

三、面板按键功能

     M1: 切换输出分辨率为2560*1440@144hz（透视融合输出）

     M2: 切换输出分辨率为1920*1080@240hz（透视融合输出）

     M3: 切换输出分辨率为2560*1080@165hz（透视融合输出）

     M4: 切换输出分辨率为1920*1080@165hz（透视融合输出）

四、遥控器按键功能：

D键: 切换输出分辨率为1920*1080@144hz（透视融合输出）

C键: 切换输出分辨率为3840*2160@60hz（透视融合输出）

K键：向上键，透视强度渐弱；

G键：向下键，透视强度渐强

Y键：长按3秒锁住面板按键，再长按3秒，解锁面板按键；（只对机器面板上的按键有用）

B键：同Y键；

I键：短按一下，屏幕即时显示当前输出分辨率提示。

U键: 针对2k144hz显示器不兼容时使用, 方法:先按一下U键，再按一下面板M1键。

V键: 针对1k240hz显示器不兼容时使用, 方法:先按一下V键，再按一下面板M2键。

P键: 针对1k144hz显示器不兼容时使用, 方法:先按一下P键，再按一下遥控器的D键。

R键: 针对1k165hz显示器不兼容时使用, 方法:先按一下R键，再按一下面板M4键。

0键：为左右一半分屏显示（全屏显示）；（不启用透视功能）

1键：为输入1信号画面全屏显示；（不启用透视功能）

2键：为输入2信号画面全屏显示；（不启用透视功能）

3键：为左右一半分屏显示（不满屏显示）；（不启用透视功能）

4键：为画中画叠加显示；（不启用透视功能）

八安DMA融合器2K144hz透视叠加1K240hz扣图全实时高刷4K60hz画面分割器画中画透明度可调，产品采用进口专业高刷高带宽高速无缝切换芯片DL988来处理。性能稳定，可定制开发。
