娱乐至尚还是至上？在时下众多微拍，短视频，婚庆晚会，开业庆典，视频会议，网红达人，明星IP等横出，各领风骚的时候，对视频图像和声音的处理，多角度的镜头选取切换，内容保存录像，实时现场上传网络进行直播等等，都离不开一种工具，就是高清录播切换台，详细应叫作：高清视频录像和网络直播视频导播切换台。

有了这种高清录播切换台，既可实现高清录像保存数据，又可实现现场网络推流，进行网络直播，同时还可以就多个摄影机的多角度镜头变换切换，使得播出来的视频声效，有如经过后期特制一样，达到更精彩的表现效果。如此一来，就大大减少了工作人员的制作剪切的工作量，切换完也就制作完了，轻轻松松。

深圳八度安防技术有限公司推出的八安品牌高清录播切换台，可以实现上面提到的功能。和一众进口品牌相比，八安品牌这款高清录播切换台，具有更强实用和更高的性价比。下面将这款产品的功能和使用说过明简要介绍一下。

HDS-8N高清录播切换台

高清录播切换台HD Recorder & Network Live Switcher

一、简述

HDS-8N为一款5机位高清hdmi信号输入，支持音频和视频同步操作，支持录像及回放，支持网络直播推流的，高清录像和网络直播二合一的视频导播切换台。

二、产品特点

1，高清数字视频切换台，5路HDMI输入（HDMI内置音频）；外置1路立体声音频RCA接头输入；1路VGA信号预览画面输出；2路HDMI主输出（内置音频）+1路模拟信号主输出；1路3.5mm耳机立体声音频输出。

2，高清1920*1080P效果，兼容1080P/60和1080i/60往下多种信号格式输入。各路输入分辨率可单独设置。

3，6路音频输入支持单独选择切换，可固定任意一路音频输出。

4，切换台内置高速固态硬盘，支持高清视频1080P录像；一键录制，无需经过电脑，无需采集卡，想录就录，操作简单，方便实用。

5，切换台支持现场回放录像内容，可选2/4/8倍慢放或快进。

6，支持U盘或移动硬盘直接USB接口导出录像视频，可选AVI、MP4和RAW(H.264)格式保存数据内容，方便后期编辑或播放。

7，切换台自带网络接口输出连接到外网，支持网络直播rtmp推流功能，只需填入rtmp地址和直播码，即可一键启动直播，直播设置简单明了。支持斗鱼/企鹅/熊猫等等直播平台。

8，支持画中画组合显示，左右两画面组合显示，三画面组合显示，四画面显示和五画面显示。

9，高速数字处理器，各路画面信号支持全实时无缝切换，内置帧同步器，过度不黑屏不闪屏不跳动；视频和音频，硬切无特效，干净利落。

10，外置直流12V2A电源，低功耗，性能稳定。

11，国内首款自主知识产权，5路高清录像和网络直播一体机导播台，功能实用，操作简便，性价比高。

三、产品规格参数

1，输入接口：视音频HDMI(A口)*5，音频莲花头RCA*2。

2，输出接口：视音频HDMI(A口)*2；VGA输出*1；AV视频RCA*1；3.5mm耳机孔*1.

3，鼠标接口：USB2.0*1。

4，数据备份接口：USB2.0*1。

5，硬盘：固态高速盘，SATA接口。

6，网络直播输出：网络RJ45接口。

7，供电：外置直流12V电源适配器。

8，按键：方形带灯按键*12，手感好，清晰识别。

9，支持输入分辨率：

1080p@60/50/30/25Hz;1080i@60/50Hz;720p@60/50/30/25Hz。

10，输出分辨率：VGA和HDMI均为：1920*1080p@60Hz.（不可调）

模拟AV输出：720*576.

11，网络直播推流协议：RTMP，音频编码：AAC。

12，尺寸： 310mm (W)×200mm (D)×50mm (H)

13，重量：约2Kg

14，机箱材质：金属

15，机箱颜色：深灰色表面喷涂工艺；

16，操作温度： 0 ℃~40 ℃

17，存储温度： -20 ~60 ℃

18，相对湿度： 20~90 % RH (non-condensing)

四、面板按键操作说明

视频切换台自身可独立完成切换工作，无软件，不需连接电脑。

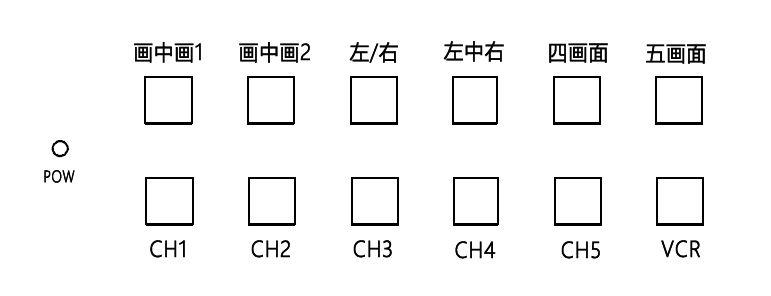

HDS-8N高清录播切换台面板示意图

·CH1键：将输入通道1的画面切到主输出上；

·CH2键：将输入通道2的画面切到主输出上；

·CH3键：将输入通道3的画面切到主输出上；

·CH4键：将输入通道4的画面切到主输出上；

·CH5键：将输入通道5的画面切到主输出上；

·VCR键：将录像回放画面切到主输出上；

·画中画1键：将画中画组合1的画面切到主输出上；

·画中画2键：将画中画组合2的画面切到主输出上；

·左/右键：将左右两画面组合的画面切到主输出上；

·左中右键：将左中右三画面组合的画面切到主输出上；

·四画面键：将四画面组合的画面切到主输出上；

·五画面键：将五画面组合的画面切到主输出上；

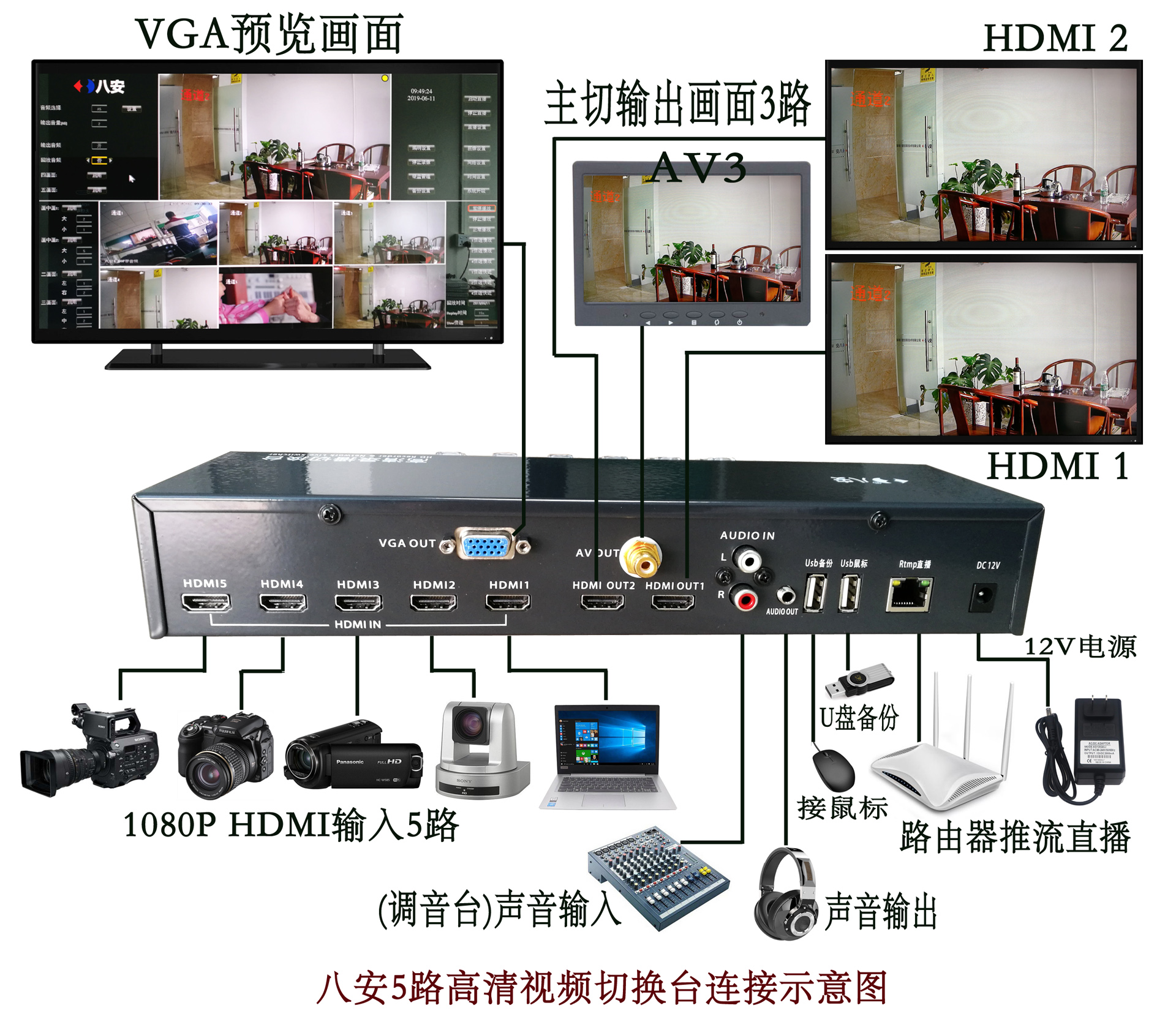

五、背板接口说明：

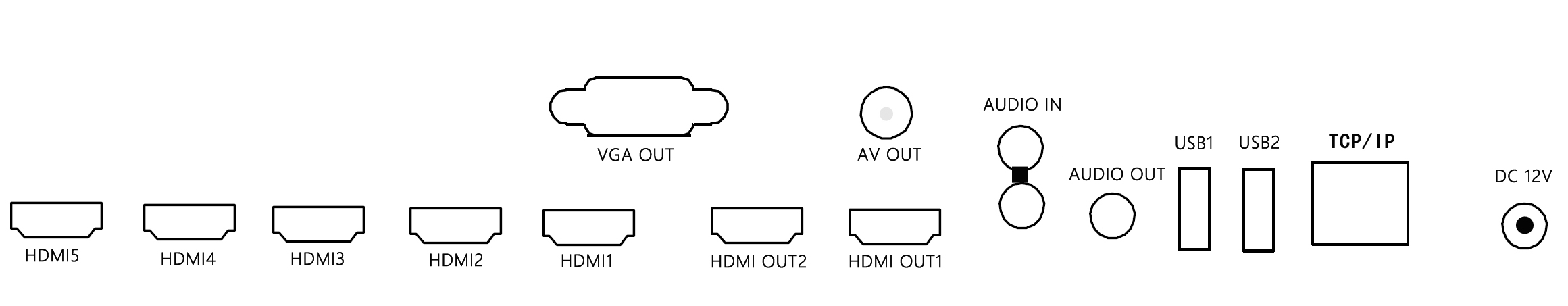

HDS-8N高清录播切换台接口示意图

·HDMI1/2/3/4/5：5路HDMI输入（A型口）。

·VGA OUT：1路VGA信号输出口；预览画面输出（下文有详细介绍）。

·HDMI OUT1/2: 2路HDMI输出（A型口）；主切换画面输出。

·AV OUT:1路AV模拟信号输出（RCA莲花头）；主切换画面输出。

·AUDIO IN：左右声道音频信号输入口（莲花头）；

·AUDIO OUT：3.5mm耳机音频信号输出口；

·USB1：接U盘或移动硬盘，备份录像数据；

·USB2：接鼠标（操作VGA输出的画面）；

·TCP/IP：Rtmp直播推流网络接口（RJ45）；

·DC 12V：接电源适配器（直流12V）；

六、VGA输出预览画面操作说明（用鼠标操作）

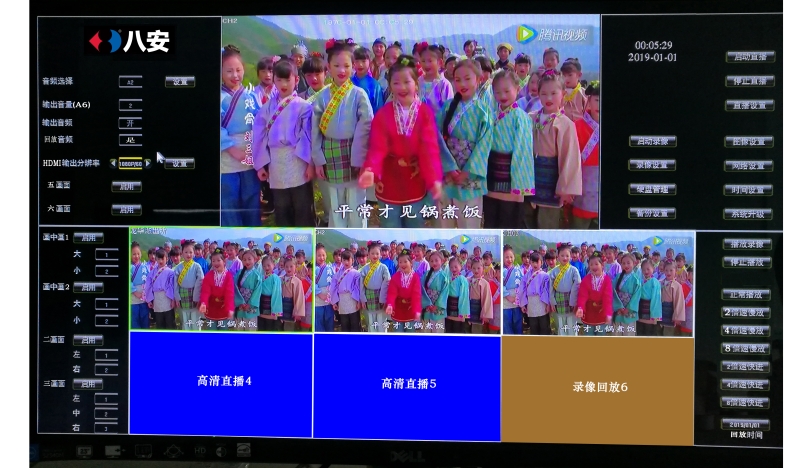

HDS-8N高清录播切换台预览导播画面

1,音频选择：A1/A2/A3/A4/A5/A6，对6路输入音频进行选择；（备注：A1~A5是指HDMI1~5输入的音频；A6是指AUDIO IN的外接音频输入信号）。

2,输出音量(A6)设置：只对A6的音量大小设置有效；

3,输出音频开关：切换台主输出音频的开或关选择；

4,回放音频设置：播放录像状态下的音频选择（是—播出录像中的回放音频；否—播出A1~A6中被指定的实时音频）；

5,四画面显示：主输出切换成四画面显示（1234输入组合）；

6,五画面显示：主输出切换成五画面显示（12345输入组合）；

7,画中画1显示：主输出切换成画中画1显示（小画面在右上角显示）；

8,画中画2显示：主输出切换成画中画2显示（小画面在右下角显示）；

9,左右两画面显示：主输出切换成左右两画面显示；

10,左中右三画面显示：主输出切换成左中右三画面显示；

11,启动录像：点击开启录像；再点击停止录像；

12,录像设置：对录像的画质进行选择；有高中低档和自定义档；此设置对网络直播推流输出的画质清晰度同步影响。在直播网络带宽足够的情况下，建议选择1080P最高画质。（此时录像文件最清晰，直播画面最清晰）。13,硬盘管理：格式化硬盘、硬盘分区；慎重操作，数据会清零无法恢复。

14,备份设置：插入U盘或移动硬盘后，选择备份的时间区间，进行数据备份；备份出来的视频格式可选AVI、MP4和Raw。（建议选用AVI的格式，Raw备份出来的是H.264格式的）。

15,系统升级：系统升级用；

16,启动直播：点击开启网络推流直播；

17,停止直播：点击停止网络推流直播；

18,直播设置：将RTMP推流地址和直播码填入此处；各个平台的推流地址和直播码的长度不一，字符较多时手动输入难免会出错。可采用U盘导入的方式，详细参考八安官网上介绍的“直播设置方法”。

19,图像设置：对各路输入的视频信号的分辨率进行匹配选择；即：如果该路输入信号源为1080i/60的，则该路选择的分辨率为：1080i/60。如果不匹配好，该路视频画面有可能会不显示或闪来闪去不正常。

20,网络设置：对本机IP地址，子网掩网和网关进行设置；开启网络直播前，要确认切换台的IP地址设置和外网的路由器设置要在同一个IP段内。（将切换台的子网掩网和网关，和路由器的设置相同；IP地址改为同一段但不要相同即可）。

21,时间设置：对本机系统时间进行设置；

22,播放录像：点击开启播放录像，再点击暂停录像播放；

23,停止播放：点击停止录像播放；

24,正常播放：以正常速度回放录像；

25,2倍速慢放键：以2倍速慢放录像；

26,4倍速慢放键：以4倍速慢放录像；

27,8倍速慢放键：以8倍速慢放录像；

28,2倍速快进键：以2倍速快进录像；

29,4倍速快进键：以4倍速快进录像；

30,8倍速快进键：以8倍速快进录像；

31,回放时间设置：选择当前回放录像的年月日时间；

32,录像时间轴：把鼠标放在时间轴上，以鼠标为中心，滚动圆轮，可选择时间点（精确到分钟）。确定时间点后，点击此处，即为回放录像的起点。
